刀盤式掘進機的基本結構與功能

　　刀盤式掘進機是一種重要的隧道掘進設備，其基本結構由刀盤體、鏟斗、刀具和噴水裝置等部分組成。下面，我們將詳細介紹其各部分的構造和功能。

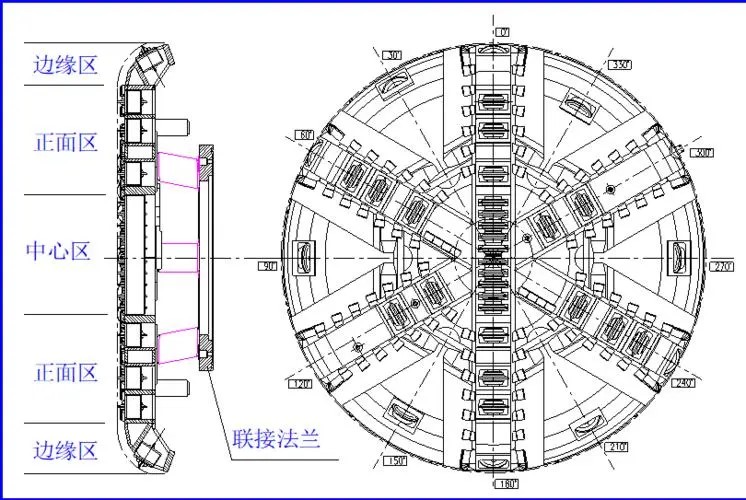

　　1、刀盤體

　　刀盤體是整個刀盤式掘進機的基架部分，是安裝鏟斗、刀具和噴水裝置的平臺。刀盤體與主機的機頭架聯結，傳遞驅動扭矩及推壓力。其結構設計使其能夠承受巨大的機械應力，確保在掘進過程中保持穩定。

　　2、鏟斗

　　鏟斗位于刀盤的外緣，呈斗狀，隨著刀盤的旋轉進行巖渣的裝卸。鏟斗和刀盤體均為焊接和鑄造結構件拼裝而成，其形狀設計適應刀盤的分塊拼裝，便于安裝和維護。

　　3、刀具

　　刀具是刀盤式掘進機破碎巖石的主要部件。通常采用盤形滾刀，根據其在刀盤體上的位置分為中心刀、邊刀和正刀。

　　3.1 中心刀

　　中心刀安裝在刀盤的芯部，結構較為緊湊，通常采用雙刃型盤形滾刀成對布置。這些刀具獨立工作，但共用主軸，能夠有效破碎中心區域的巖石。

　　3.2 邊刀

　　邊刀安裝在刀盤的邊緣，其刀刃布置在圓弧過渡區上。這些刀具承受機器的晃動力，直接影響掘進成巷毛斷面的直徑。邊刀的設計和布置對于確保隧道截面的精度和穩定性至關重要。

　　3.3 正刀

　　正刀是除了中心刀和邊刀之外的刀具，安裝在刀盤的正面，承受掘進過程中的大部分載荷。通過優化刀具間距，正刀能夠在確保破碎巖石效果的同時，減少能耗并延長刀具的使用壽命。

　　在軟巖巷道掘進時，刀盤上還可以裝截齒或截齒與盤形滾刀混裝，以適應不同的巖石硬度和掘進要求。

　　4、噴水裝置

　　噴水裝置是刀盤式掘進機中的重要組成部分，其功能是將壓力水引至刀盤，并向工作面噴水或噴霧。這不僅可以減少掘進過程中的粉塵，改善工作環境，還能冷卻刀具，延長其使用壽命。

　　刀盤式掘進機的基本結構設計使其能夠高效、穩定地進行隧道掘進工作。通過合理配置刀盤體、鏟斗、刀具和噴水裝置，各部分緊密配合，確保了掘進機在各種地質條件下的高效運轉。
