LGM312H 智能拱錨一體化臺車

LGM312H智能拱錨一體化臺車采用工程底盤，三臂三抓手三吊籃結構，搭載雙錨桿系統，整機具備四輪轉 向、四輪驅動、雙向駕駛等功能，電動施工，柴動應急。臂架采用全滑移結構，三臂遙控控制，滿足預制拱架安裝、各種臺階法作業及拱架精準定位調整，拱架安裝時可處理欠挖及焊接作業，隧道適應能力強。

產品報價 在線咨詢

產品特點

1、功能集成：掘進孔和錨桿孔施工、拱架安裝、裝藥、裝錨桿、錨桿注漿(選配)、錨網安裝等多功能一體化。

2、適用范圍廣：三臺階、兩臺階、全斷面，滿足多種工法的鑿巖和拱架施工要求。

3、鑿巖和立拱：四個作業臂，兩個雙三角自平衡鑿巖臂，兩個立拱臂，三抓手，臂架最大舉升力2.5噸，滿足預制拱架安裝以及拱架定位調整，立架所有施工工序1小時左右可以完成。

4、雙滑移：采用雙滑移機構，滑移穩定快速。

5、雙吊籃：主、輔立拱臂配置可展開式吊籃，完成鉆孔后裝錨桿和輔助裝藥。

6、操作便利：本地操作臺操作+遠程遙控操作，鑿巖時滿足高度視角，立拱時滿足近距離視角。

7、注漿功能（選配）：可選配注漿系統，錨桿施工作業后可快速進行注漿作業。

8、輔助功能：配置焊機、電動工具等，施工效率高。

9、設備信息化（選配）：包含集群化管理、定位功能、視頻監控、對講機功能、預/報警功能、數據管理功能、隧道BIM技術和數字孿生、施工報表管理、隧道輪廓掃描、遠程控制等功能。

產品詳情

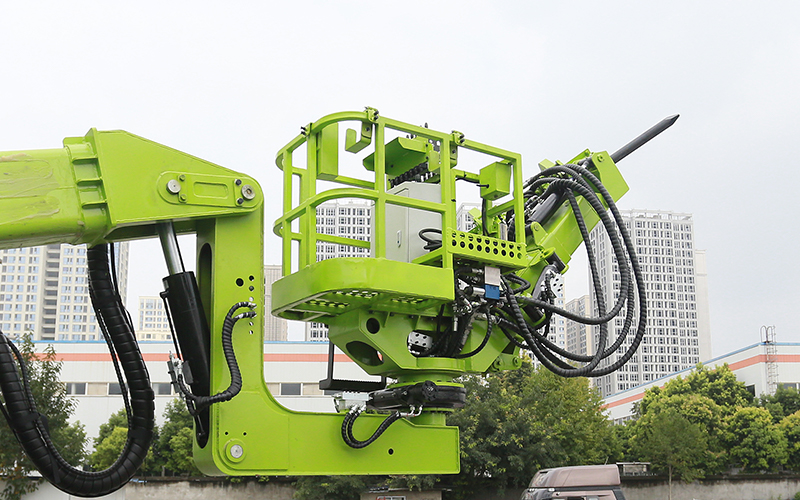

LGM312H 智能拱錨一體化臺車產品展示

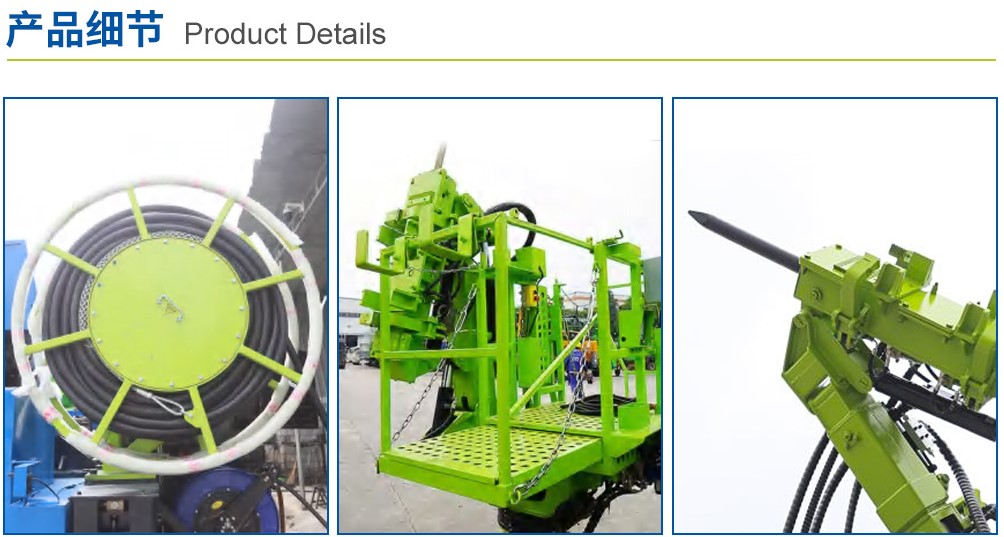

LGM312H 智能拱錨一體化臺車產品細節

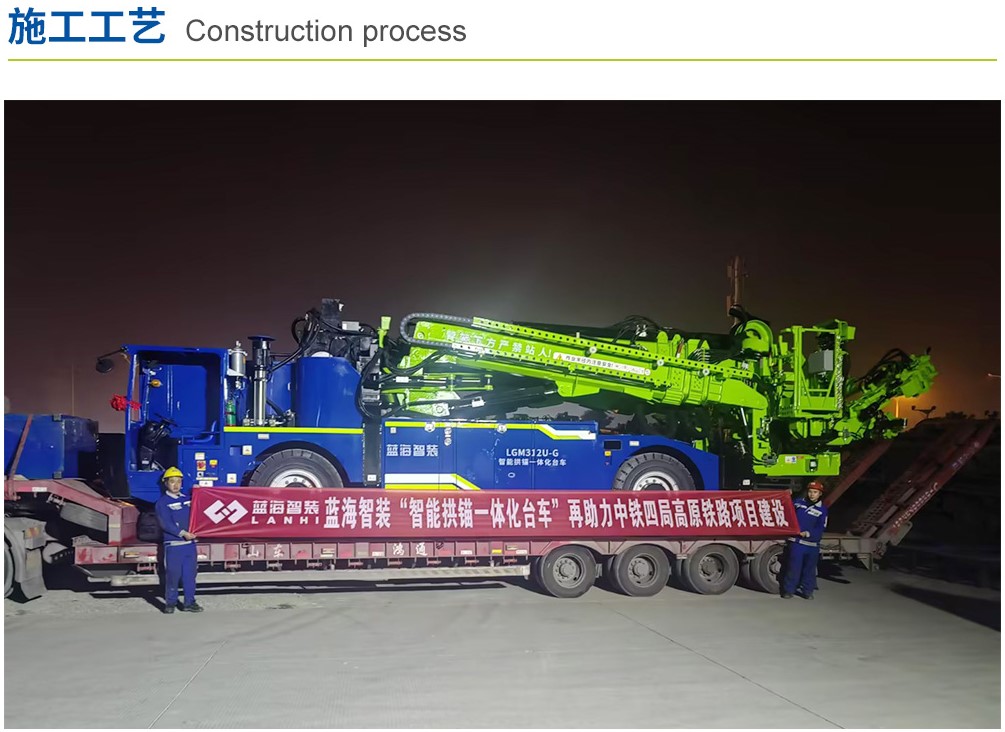

LGM312H 智能拱錨一體化臺車產品工藝

LGM312H 智能拱錨一體化臺車用戶反饋

產品參數

類型	項目	參數
整機 參數	型號	LGM312H工
	作方式	電動+柴動應急
	外形尺寸(長x寬x高)	10880×3400×3880mm
	控制方式	三臂遙控
	整機重量	40.6t
底盤 參數	發動機功率	133kW
	底盤形式	工程底盤
	爬坡能力	0.32
	接近角	16°
	電機功率	75+75kW
	驅動及轉向方式	四輪驅動
	四輪轉向轉彎半徑	14m（兩輪） 7m(四輪)
	離去角	19°
左右拱架臂參數	駕駛模式	雙向駕駛(2駕駛室)
	最小離地間隙	440mm
	最高車速	25km/h
	最大舉升能力	1.5t
	回轉角度	-10～40°
	最大安裝高度	14m
	最大安裝寬度	18m
	俯仰角度	-17～55°
中間拱架臂參數	最大舉升能力	3t
	最大安裝寬度	13m
	最大安裝高度	12m
	俯仰角度	-17～55°
	回轉角度	-10～40°
	伸縮級數	3級
錨桿參數	最大成孔深度	4.5m
	最大寬度（垂直于側臂）	26m
	鑿巖機型號	YHD210
	最大水平舉高	10.5m
	最大寬度（垂直于掌子面）	16m
	最大成孔直徑	60mm
	錨桿類型	鎖腳、系統和超前錨桿
