硬巖TBM的組成、特點、工作原理與適用范圍

　　硬巖TBM（Tunnel Boring Machine）是一種專門設計用于在堅硬巖石地層中挖掘隧道的先進機械設備。它融合了多學科的工程技術，如地質學、機械工程、材料科學和自動化控制等，以適應復雜多變的地下環境。相比于傳統的隧道掘進方法，如爆破法，TBM技術更加高效、安全，可以減少對周?chē)h(huán)境的干擾。

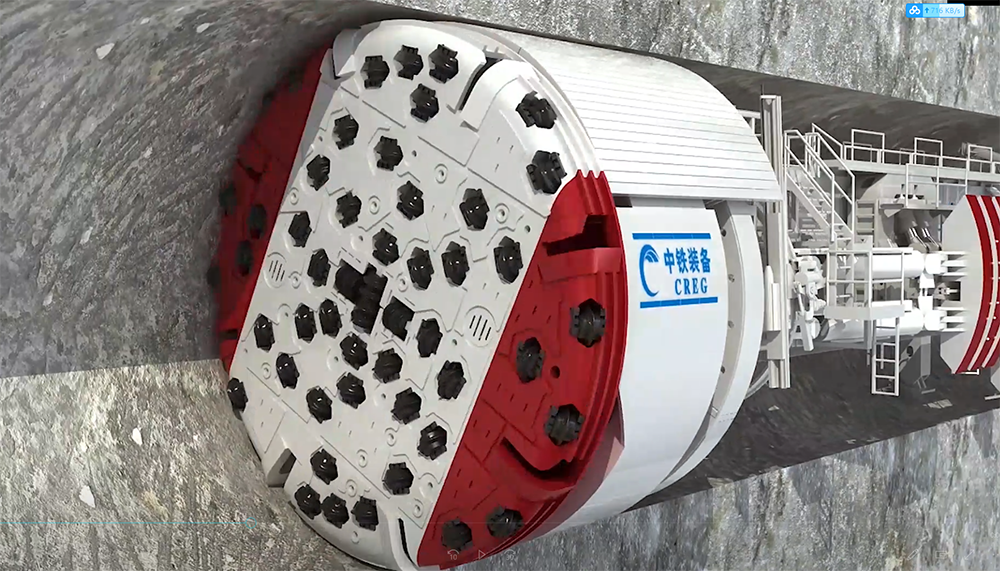

　　硬巖TBM的主要工作原理是通過其前部的旋轉切削頭對巖石進行破碎和切削。切削頭裝有多個硬質合金或金剛石鑲嵌的刀具，這些刀具在高壓下對巖石施加巨大的沖擊力和剪切力，使巖石破碎并形成松散的碎石堆，隨后通過傳送帶或其他輸送機制運出隧道。

　　1、硬巖TBM的核心組成

　　推進系統：通常由多臺液壓缸組成，它們提供了必要的推力，使TBM能夠克服巖石的阻力，向前推進。

　　支護系統：隨著TBM向前挖掘，其尾部會自動安裝預制的混凝土或鋼制支護環，以保持隧道的穩定性和防止坍塌。

　　導航系統：利用先進的測量技術，實時監控TBM的位置和方向，確保隧道按照預定的軌跡準確開挖。

　　控制室：TBM操作員在這里監控設備的運行狀態，管理推進、支護、導航等系統，并根據地質情況調整切削參數。

　　2、硬巖TBM的特點

　　強大的切削能力：硬巖TBM的切削頭設計用于應對高硬度巖石，通常配備有硬質合金或金剛石刀具。

　　穩定的推進系統：采用高扭矩主驅動和強力推進油缸，確保在硬巖條件下的穩定推進。

　　高效的支護機制：硬巖TBM配備有自動支護系統，如拱架安裝機，可以快速安裝預制的隧道襯砌片。

　　精確的導向控制：集成先進的測量與導向系統，確保隧道按照設計路徑精確開挖。

　　3、硬巖TBM的適用范圍

　　長隧道和深埋隧道的建設。

　　高速鐵路、城市軌道交通和公路隧道項目。

　　礦山和地下工程的開拓。

　　軟巖TBM（Soft Rock TBM）

　　硬巖TBM適用于堅硬的巖石地質，如花崗巖、石灰?guī)r等。其特點是結構堅固，切削頭通常配備有高強度的滾刀和刮刀，能夠承受高強度的巖石沖擊和磨損。硬巖TBM的推進系統和支護系統也特別強化，以適應硬巖地質的挑戰。
